Die SMIO-I wird mit einem kompletten Kabelsatz für den Einbau geliefert. Das Flachbandkabel
wird mit der Schneidmaschinentastatur verbunden.Diese PC-ISA Karte dient zur Tastaturemulation von Schneidmaschinen ohne eigene Schnittstelle. Mit einem Flachbandkabel wird die Steuerung mit der Tastaturelektronik verbunden (gelötet!), zusätzliche Teile müssen an der Schneidmaschine angebracht werden (gebohrt!).
Zur Softwareansteuerung dient das Programm HBBS.
!!! An der Schneidmaschine sind damit einige, nicht triviale Eingriffe, sowohl elektrisch als auch mechanisch, notwendig. Ein Schaden an der vorhandenen Maschine ist bis jetzt zwar noch nicht vorgekommen, ist aber nicht auszuschließen. Eine Haftung hierfür muß daher ausgeschlossen werden, die Installation erfolgt auf alleiniges Risiko des Kunden !!!
Die deutlich bessere Lösung ist eine Schneidmaschine von Perfecta mit integrierter serieller Schnittstelle.

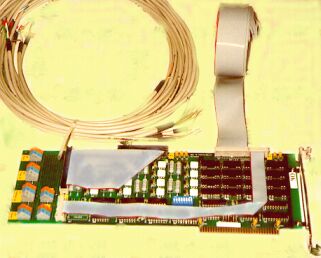

Die SMIO-I wird mit einem kompletten Kabelsatz für den Einbau geliefert. Das Flachbandkabel
wird mit der Schneidmaschinentastatur verbunden.
Für die zusätzlich benötigten Ein/Ausgänge stehen Klemmen und Verbindungskabel zur Verfügung.
Die eingesetzte Steuerungskarte besitzt 16 Relaisausgänge (max. 150VDC / 1A, 1ms) und 16 Optokoppler isolierte Eingänge (max. 45VDC, 100us). Die Ein/Ausgänge werden über eine definierte I/O Adresse eingelesen. Ein PC-Interrupt ist wahlweise einstellbar. Die Verbindung zur externen Hardware wird über 40 polige Steckerleisten hergestellt.
Ein geschalteter Ausgang verbindet die beiden Ausgangspins über einen Relaiskontakt mit maximal 0.2 Ohm, ein Eingang erkennt eine Spannung von unter 2 V als logisch 0, eine Spannung von 3 bis 45 V wird als logisch 1 erkannt.

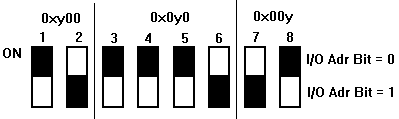

Der DIP Schalter zur Adresseneinstellung arbeitet negiert, Schalter oben (=ON) entspricht logisch 0 im Adressenmuster.
Das dargestellte Bitmuster entspricht der Adresse 0x118.
